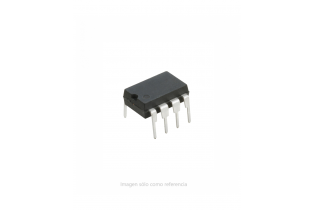

TC1044SCPA

Convertidor DC-DC, convertidor de voltaje, bomba de carga

Fabricante

 Microchip

N.° Parte Fabricante

 TC1044SCPA

N.° Parte Dbu

 D121002

Encapsulado

 DIP-8

RoHs

  Sí

Datasheet

  Microchip_TC1044SCPA

1.710,00 CRC
Impuestos incluidos
Cantidad
Agregar a Favoritos
Disponible para envío inmediato

  MÉTODO DE PAGO PARA COMPRAS EN LÍNEA: TARJETA DE CRÉDITO, DÉBITO O SINPE MOVIL

Para pagos con PayPal por favor cambie la divisa a Dólares en la pestaña Mi Cuenta

  ENVÍOS A TODO EL PAÍS

Costo del envío: 3 mil colones

PayPal

El TC1044S es una actualización compatible con el pin del convertidor de voltaje de la bomba de carga TC7660. Convierte una entrada de +1.5V a +12V a una salida correspondiente de –1.5V a –12V usando solo dos condensadores de bajo costo, eliminando inductores y su costo, tamaño y EMI asociados. Las características adicionales incluyen un rango de suministro extendido a 12V, y un pin de refuerzo de frecuencia para una mayor frecuencia de funcionamiento, lo que permite el uso de condensadores externos más pequeños. El oscilador integrado funciona a una frecuencia nominal de 10kHz. La frecuencia aumenta a 45kHz cuando el pin 1 está conectado a V+. La operación por debajo de 10kHz (para aplicaciones de corriente de suministro más baja) es posible conectando un condensador externo de OSC a tierra (con el pin 1 abierto).

Especificaciones generales


 Atributo  Valor de atributo
 Tipo de circuito integrado
 Convertidor DC/DC
 Tensión de entrada (Min)
  1.5V
 Tensión de entrada (Max)
  12V
 Número de salidas
  1
 Rectificador Sincrónico
  -
 Corriente de salida  20mA
 Frecuencia de conmutación  10kHz, 45kHz
 Configuración de salida
  Negativa
